全新32位DSP技术
光电隔离单端信号输入(脉冲，方向和使能)
低振动，低噪声，运行平稳
脉冲响应频率最高可达500KHz(出厂默认200KHz)
内置高细分和平滑滤波功能
电流设定方便，可在0.5-2.2A之间任意选择
参数上电自动匹配电机功能
细分设定范围为200-51200,更高细分可定制
变电流控制使电机发热大为降低
具有过压、欠压、过流等保护功能
静止时电流自动减半
可驱动4,6,8线两相步进电机

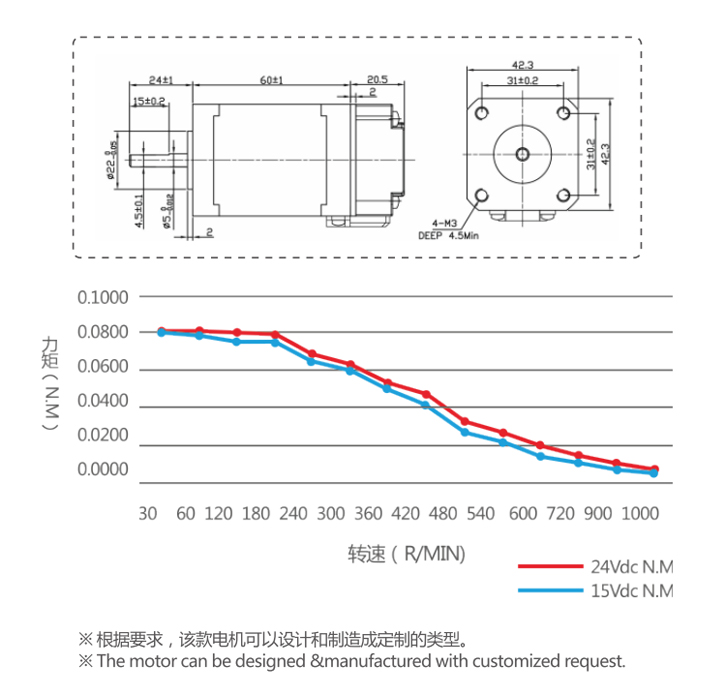

机械安装图
矩频曲线
电气参数
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 连续输出电流 | 0.5 | - | 2.2 | A |
| 电源电压(直流 ) | 15 | 24 | 32 | Vdc |
| 控制信号输入电流 | 6 | 10 | 16 | mA |
| 控制信号输入电流 | - | 5 | - | Vdc |
| 脉冲高电平最小时间宽度 | 15 | - | - | US |
| 过压电压点 | 35 | - | - | Vdc |
| 步进脉冲频率 | 0 | - | 200 | KHz |
| 绝缘电阻 | 100 | - | - | MΩ |

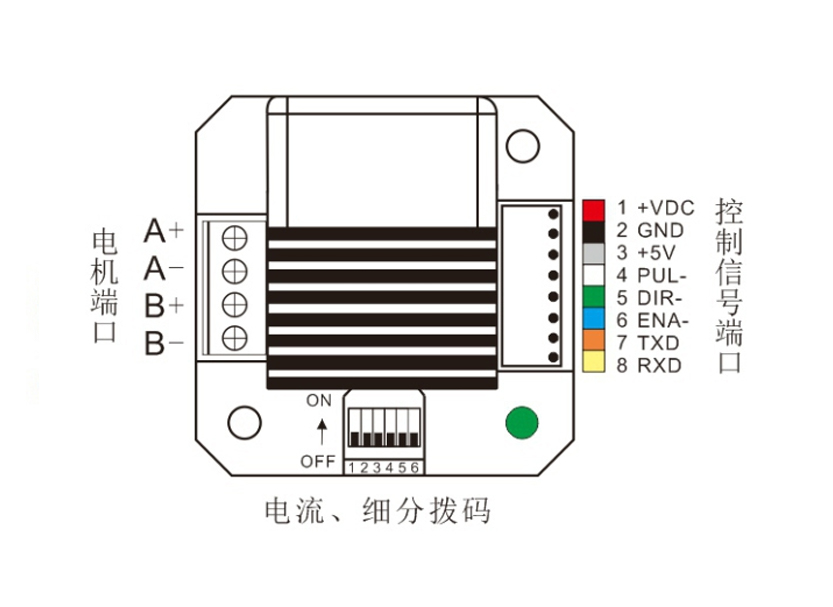

产品配置图
| 工作电流设定 | ||||
| Peak | RMS | SW1 | SW2 | SW4 |
| Default[0.5A]PK | on | on | on | |
| 0.7A | 0.5A | off | on | on |
| 1.0A | 0.71A | on | off | on |
| 1.2A | 0.85A | off | off | on |
| 1.5A | 1.00A | on | on | off |
| 1.8A | 1.28A | off | on | off |
| 2.0A | 1.42A | on | off | off |
| 2.2A | 1.58A | off | off | off |
| 电机细分设置 | |||
| Pulse/rew | SW4 | SW5 | SW6 |
| Default[400] | on | on | on |
| 800 | off | on | on |
| 1600 | on | off | on |
| 3200 | off | off | on |
| 4000 | on | on | off |
| 5000 | off | on | off |
| 6400 | on | off | off |
| 12800 | off | off | off |
