全新32位DSP技术
低振动，低噪声，运行平稳
内置高细分和平滑滤波功能
参数上电自动匹配电机功能
变电流控制使电机发热大为降低
静止时电流自动减半
可驱动42闭环两相步进电机
光电隔离单端信号输入(脉冲，方向和使能)
脉冲响应频率最高可达500KHz(出厂默认200KHz)
电流随负载闭环而闭环
细分设定范围为200-51200,更高细分可定制
具有过压、欠压、过流等保护功能

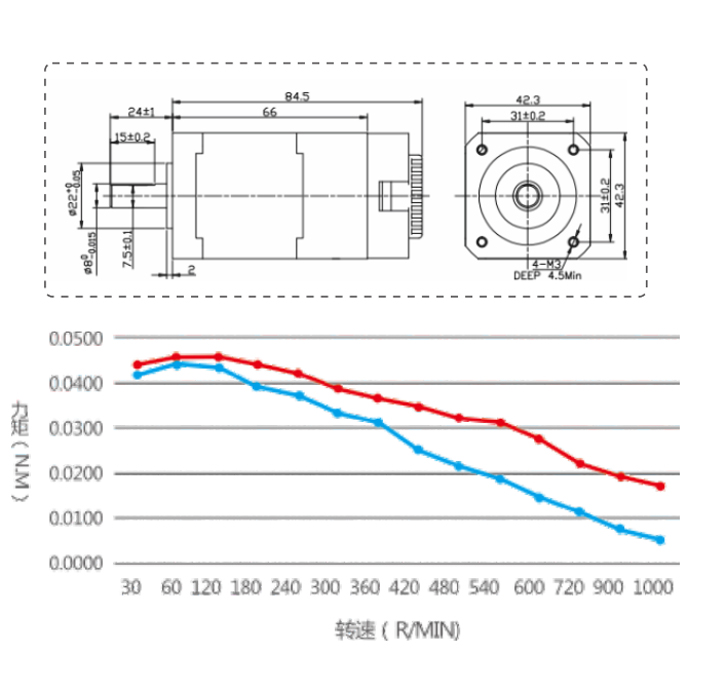

机械安装图
矩频曲线
电气参数
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 连续输出电流 | 0.5 | - | 2.5 | A |
| 电源电压(直流 ) | 15 | 24 | 32 | Vdc |
| 控制信号输入电流 | 6 | 10 | 16 | mA |
| 控制信号输入电流 | - | 5 | - | Vdc |
| 脉冲高电平最小时间宽度 | 1.5 | - | - | US |
| 过压电压点 | 35 | - | - | Vdc |
| 步进脉冲频率 | 0 | - | 200 | KHz |
| 绝缘电阻 | 100 | - | - | MΩ |

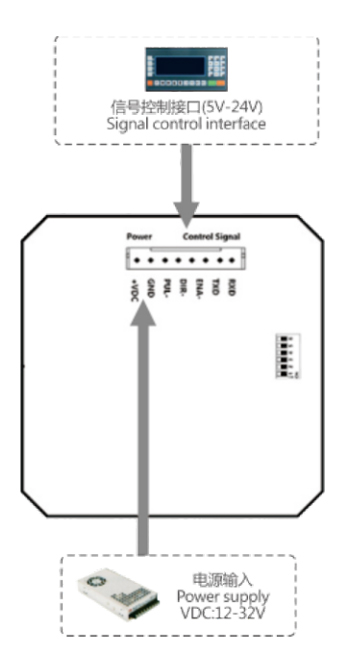

产品配置图
| 电机细分设置 | ||||
| Pulse/rew | SW1 | SW2 | SW3 | SW4 |
| Default | on | on | on | on |
| 800 | off | on | on | on |
| 1600 | on | off | on | on |
| 3200 | off | off | on | on |
| 6400 | on | on | off | on |
| 12800 | off | on | off | on |
| 25600 | on | off | off | on |
| 51200 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 40000 | off | off | off | off |
| 功能设置 | ||
| 电机初始方向设置 | ||
| Direction | SW5 | Remark |
| CCW | on | 逆时针Counterclockwise |
| CW | off | 顺时针Clockwise |
| 驱动控制模式设定 | ||
| Drivecontomode | SW6 | Remark |
| FOC | off | 矢量闭环控制(丝杆转动) |
| PM | on | 功率角闭环控制(皮带转动) |
